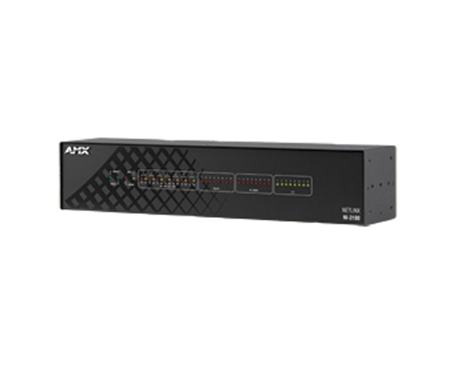

NI-3100

詳細說明

產品概述：

NI-3100 具有能力集成大量設備，可以控制較寬泛的組件，包括音頻/視頻會議，投影機、VCR和DVD播放機、燈光、溫度控制器和在其他更大區域常見的電子設備。在這些技術主導環境下，NI-3100提供了將來擴展的解決方案，并且能增加更多的設備和控制能力。通過超快的處理器、64MB板載RAM 和AMX設備發現的開啟，提供了更高的能力。

應用

NI-3100單元理想適用于更大區域的需求或者具備高級控制和自動化特色的多個房間。

特色

·7 個可配置的RS-232 / RS-422 / RS-485 Serial 端口

·8 個繼電器

·8 個IR/Serial 端口

·8 個數字I/O 通道

·2 個 通訊網絡：AxLink 和以太網（TCP/IP）

·404 MIPS 處理器速度

·64 MB RAM

·256 MB CF（可升級至1G）

·1 MB 非易失性存儲器

·AMX Device Discovery 功能開啟

參數

尺寸（長寬高）

·17”x 31/2”x31/2” (43.2cmx8.8cmx8.8cm)

·RU：2

重量

·4.55 lbs (2.06kg)

電源

·900 mA @ 12 VDC

封裝

·金屬，黑色不光滑表面

存儲器

·64 MB SDRAM

·1 MB 非易失性的 SRAM

·128 MB 卡或者更大（可升級的）

板載控制器

·404 MIPS

認證

·FCC Part 15 Class B、CE 和 IEC 60950

前面板部件

·LINK/ACT

·Status：綠色的LED 在控制器在編程和正常通訊時會亮

·Output:：紅色的LED在控制器傳輸數據、設置通道傳輸數據字符串等等時會亮

·Input：黃色的LED 在控制器從按鍵按壓、字符串、命令、通道模擬量等等接收到數據時會亮

·RS-232/422/485 LEDs

·Relay LEDs

·IR/Serial LEDs

·I/O LEDs

·機架安裝支架：提供安裝選項用于集成控制器，使用安裝套裝（KA2105-01）可以安裝在設備機柜中

后面板連接器

·RS-232/422/485 (Ports 1-7 )

·ICSNet 2 個RJ-45連接器用于ICSNet 接口（由ICSNet 卡提供）

·ICSHub 輸出： RJ-45連接器提供數據至連接在控制器上的Hub（由ICSNet卡提供）

·Relay （Port8）

·Digital I/O (Port17)

·IR/Serial (Port 9-16)

·編程端口

·配置DIP開關：設置變成端口通訊參數

·ID Pushbutton

·Ethernet Port：RJ-45 端口用于10/100 Mbps 通訊。LED顯示通訊活動、連接狀態、速度和模式信息： - SPD （速度） - 黃色的LED 當連接速度是 100 Mbps時會亮起，10 Mbps時會關閉。 - L/A (link/activity) - 綠色的LED 在以太網線連接并且正確時會亮，接受以太網數據包時會閃爍。

·AxLink LED

·AxLink Port：4-pin 3.5 mm 迷你鳳凰頭（公頭）連接器提供數據和電源到外部設備

·Power Port：2-pin 3.5mm 迷你鳳凰頭（公頭）連接器

環境

·散熱（典型的）：36.9 BTU/hr

包含附件

·2-pin 3.5 mm 迷你鳳凰（母頭） PWR 連接器(41-5025)

·4-pin 3.5 mm 迷你鳳凰（母頭）AxLink 連接器(41-5047)

·10-pin 3.5 mm 迷你鳳凰母頭 I/O 連接器(41-5107)

·2 個 8-pin 3.5 mm 迷你鳳凰母頭 Relay 連接器(41-5083)

·兩個CC-NIRC IR 發射器

·兩個可以拆卸的安裝耳 (62-2105-07)
