1、前言
防區型振動系統在安裝施工過程中，最重要的環節是熔纖。系統鏈路熔纖是否正確，熔纖質量的好壞是振動光纖系統能否正常工作的重要因素。當熔纖完成后，振動光纖系統出現斷纖提示無法正常工作，這時我們就要進行光纖熔接鏈路排查。
2、工作原理
首先我們要明白防區型振動光纖的工作原理才能更好地去排查故障：振動主機激光器發出光信號通過光纜，在每個防區的起端經過光學模塊使光信號分離出兩道干涉信號，這兩道干涉信號通過兩芯光纖到這個防區末端，防區末端的光學模塊把這兩道干涉信號合成一個光信號返回到振動主機的防區檢測通道，這就是振動光纖系統一個防區的完整工作鏈路和原理。簡單地說就是兩個防區包（室外單雙路主機也算是一個防區包）之間是一個防區，防區的起始防區包接收到光信號后分兩個光信號出去到防區末端防區包---防區末端防區包接收這兩個光信號合成一個光信號回到主機防區通道。
3、光纖鏈路排查
知道振動光纖系統的工作原理后，我們可以通過光纖紅光筆進行打光測試光纖線路是否熔接正確。
（1）單雙路振動光纖系統打光測試：
從設備處T尾纖處打光測試
①光纖紅光筆接入單雙路振動主機設備盒里光學模塊的T尾纖，開啟紅光筆的閃爍模式。正常情況我們可以在這里看到光學模塊其他4根尾纖會有閃爍紅光（尾纖標記H、H、I、I），若這4根尾纖看不到紅光則需要排除光學模塊是否存在故障了（光纖模塊故障、尾纖故障）。
②查看從終端防區包熔回來插入設備A、B光接口的尾纖是否有出光，正常應該要看到閃爍紅光。（這里若A、B尾纖光纖接頭看不到回光則檢測尾纖熔接的光纖是否有回光，若有則重新熔接尾纖）
③到防區末端查看終端防區包里光學模塊的G\HI尾纖是否有閃爍紅光。若沒有則需要檢查熔接線路是否正確（參照熔接圖），光學模塊是否正常（可以在G尾纖上熔接一根光纖跳線，然后從這個跳線打光查看H\I尾纖是否出光）。

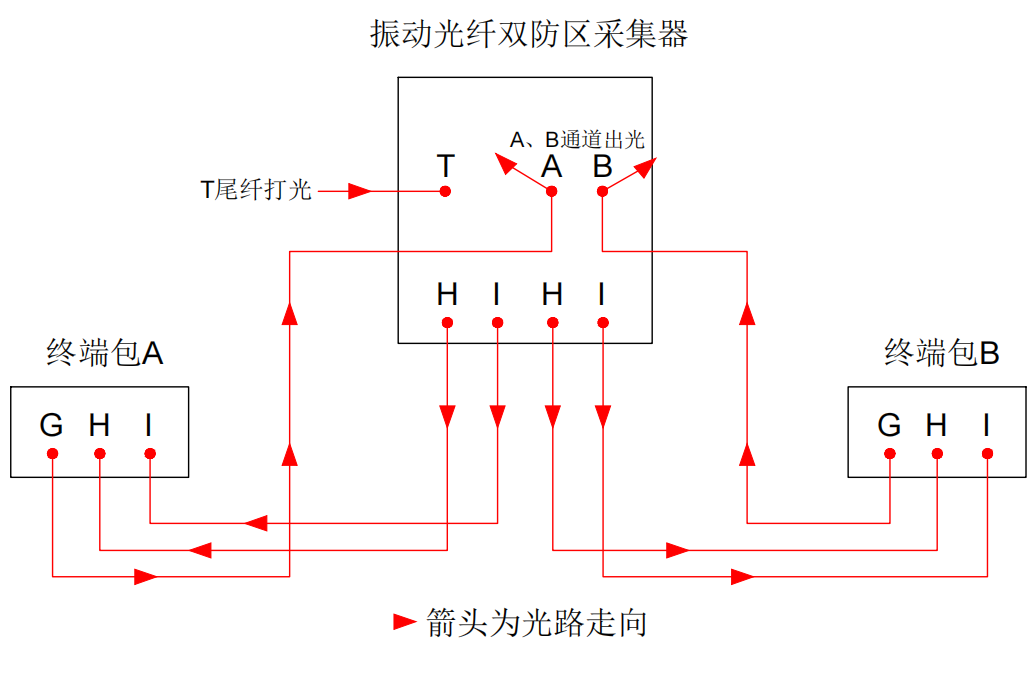

光路示意圖（紅色線條為光路路徑）
從設備處A\B尾纖處打光測試（單獨檢測一個防區的光鏈路確認哪個環節出現問題）
①光纖紅光筆接入單雙路振動主機設備盒里光學模塊的A或B尾纖，開啟紅光筆的閃爍模式。正常情況我們可以在這里只能看到光學模塊T尾纖會有閃爍紅光回來（從打光尾纖外的其他防區通道尾纖是不能看到回光的，若看到回光則鏈路熔接錯誤）。
②到防區末端查看終端防區包里光學模塊的G\HI尾纖是否有閃爍紅光。若沒有則需要檢查熔接線路是否正確（參照熔接圖），光學模塊是否正常（可以在G尾纖上熔接一根光纖跳線，然后從這個跳線打光查看H\I尾纖是否出光）。

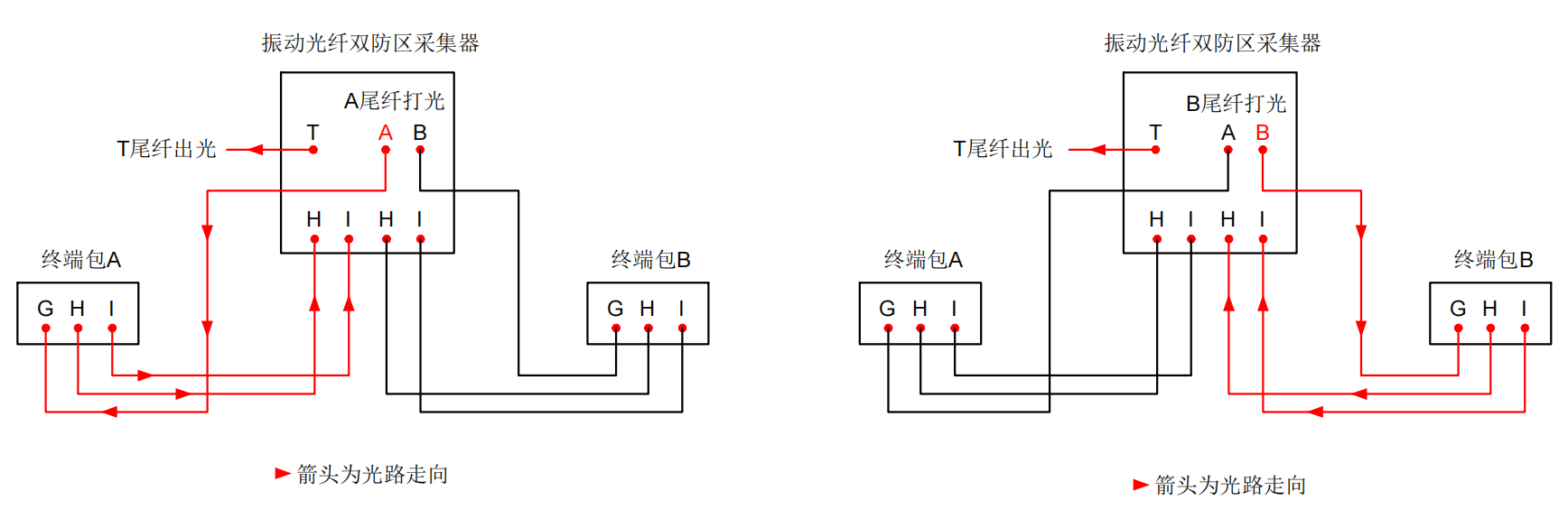

光路示意圖（紅色線條為光路路徑）
（2）4\8\16路振動光纖系統打光測試：8路主機光纖鏈路相當于2個4路主機光纖鏈路，16路主機光纖鏈路相當于4個4路主機光纖鏈路。
從設備處光源發射尾纖處打光測試
①光纖紅光筆接入光纖法蘭盤里的Z1尾纖，開啟紅光筆的閃爍模式。正常情況我們可以在這里看到所有防區通道尾纖會有閃爍紅光，若這里所有通道看不到回光先檢查光纖法蘭盤的光纖\尾纖是否熔接好，再到前端第一個防區包（1801）檢測鏈路。
②到前端第一個防區包（1801）處，正常情況我們可以在這里看到光學模塊所有的尾纖（F\ABCDE，其中AB這兩芯光很弱有可能在白天看不到。1801防區包是1路分光，F(xiàn)對應ABCDE分光。）會有閃爍紅光，若這5根尾纖看不到紅光則需要排除光學模塊是否存在故障了（光纖模塊故障、尾纖故障可以在F尾纖上熔接一根光纖跳線，然后從這個跳線打光查看A\B\C\D\E尾纖是否出光）。

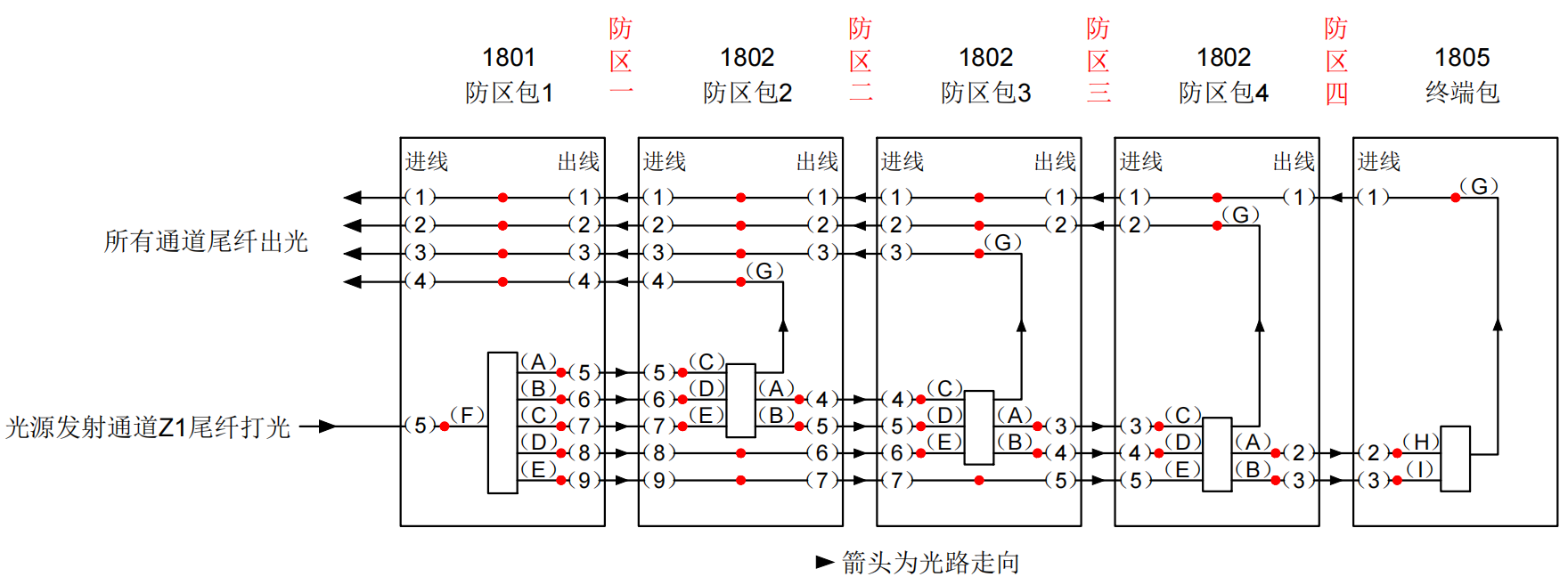

③從Z1打光，前端所有防區包里全部有熔接的線路都應該有光源看到才是正確的，如下圖所示。
確認第一個防區包1801光路正常后需要獨立檢測有故障的防區鏈路，從光纖法蘭盤1\2\3\4尾纖處打光測試（單獨檢測一個防區的光鏈路確認哪個環節出現問題）
①光纖紅光筆接入光纖法蘭盤里的1\2\3\4防區通道尾纖，開啟紅光筆的閃爍模式。正常情況我們可以在這里只能看到Z1尾纖會有閃爍紅光回來（從打光尾纖外的其他防區通道尾纖是不能看到回光的，若看到回光則鏈路熔接錯誤）。
②到防區末端查看終端防區包里光學模塊的G\HI或G\CD尾纖是否有閃爍紅光。若沒有則需要檢查熔接線路是否正確（參照熔接圖），光學模塊是否正常（可以在G尾纖上熔接一根光纖跳線，然后從這個跳線打光查看H\I（C\D）尾纖是否出光；或在E尾纖上熔接一根光纖跳線，然后從這個跳線打光查看A\B尾纖是否出光。1802防區包是兩路分光，其中E對應AB，G對應CD；1805防區包是一路分光G對應HI）。
③防區末端光路檢測都沒問題后返回防區的起始端檢測光路情況，這里防區包的光學模塊AB尾纖會接收到防區末端過來的2個光信號再從E尾纖或F尾纖（1801\1803）出光。有一根尾纖沒看到光都需要排除線路是否熔接錯誤（參照熔接圖）和排查光學模塊是否有問題（參照上文光學模塊故障排查）
③防區起端和末端的防區包光路檢測完畢還需要排查該防區起端到機房光纖法蘭盤的光纖直熔線路是否正確。防區完整的光路圖如下圖所示。
4、其他
1、問題：光路檢測都是正常的，為什么系統還是報斷纖故障？
答案：①檢測設備的法蘭轉接頭和尾纖是否有故障，更換法蘭頭或尾纖。
②確保法蘭頭和尾纖都沒問題，就需要考慮是否是光纖質量問題或熔纖問題，在眾多振動光纖熔接案例中發現使用國產熔纖機熔纖的光衰都偏大，熔接顯示0.01DB損耗實際上遠遠大于這個損耗。建議振動光纖系統熔纖使用進口熔纖機。光纖質量問題（達不到國標通信標準）可通過OTDR設備檢測出來。
2、問題：系統不報斷纖警，調到最高靈敏度系統都不觸發振動報警
答案：①首先我們要知道振動光纖系統的原理：振動主機激光器發出光信號通過光纜，在每個防區的起端經過光學模塊使光信號分離出兩道干涉信號，這兩道干涉信號通過兩芯光纖到這個防區末端，防區末端的光學模塊把這兩道干涉信號合成一個光信號返回到振動主機的防區檢測通道。
②通過上述原理我們得知振動光纖是需要檢測到前端兩道光信號（從防區起端發射出去的AB（HI）兩個光信號），若系統只檢測到一道光信號，系統是不會觸發任何報警的（包含斷纖報警）。通過軟件查看會發現該防區有一條很直的波形，去振動這個防區光纜時軟件上的波形無任何變化。
3、問題：如何判斷系統光信號正常？

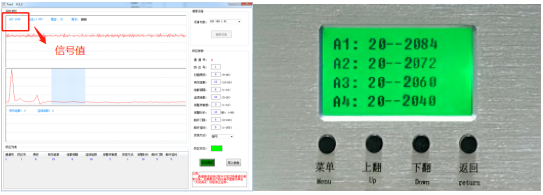

答案：在設備的操作面板上按“上翻”鍵會彈窗一個防區通道運行狀態值，通道光信號正常運行值是在1500以上4000以下（運行值會有浮動變化）；在軟件里可以看到該通道的運行值和波形。如下圖所示。
4、問題：系統光信號弱（幾百的信號值跳動）或一直到達到峰值 （4092）怎么辦？

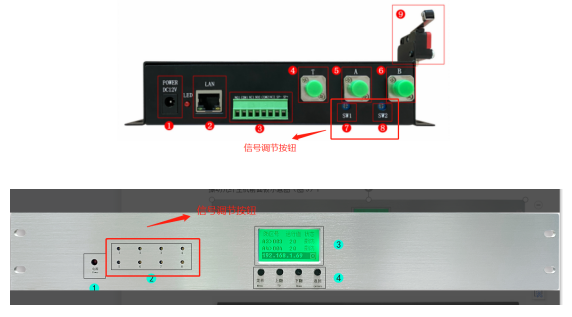

答案：可通過旋轉設備上的信號按鈕去放大\減小系統檢測到的信號（順時針是放大，逆時針是減?。?。調節按鈕位置如下圖所示。
